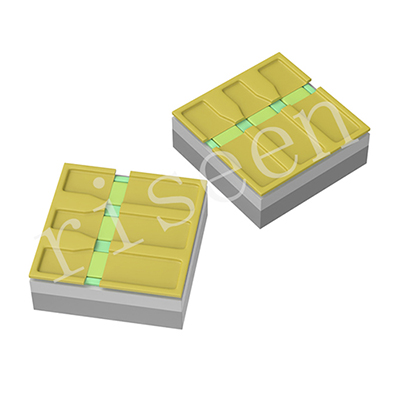

我們都知道紫外芯片本身是不能夠直接用于工業化產品當中，那么你知道封裝廠去封裝燈珠的時候難度大嗎？會不會跟價格有關系？

紫外芯片封裝為什么難？

紫外光能量高，容易破壞材料

紫外特別是 UVC（200–280nm），光子能量很高，普通封裝材料會被紫外光打壞。

所以封裝必須選：石英玻璃、AlN陶瓷、耐UV金屬基座

這些成本高、工藝難。

散熱特別難

紫外芯片（特別小尺寸 UVC）電轉光效率僅 2%～5%，剩下 95% 變成熱。

所以芯片超級熱、管腳、基板必須散熱、焊料必須耐高溫、封裝材料必須耐熱膨脹

比普通白光 LED 難了一個級別。

透鏡和封裝膠不能用普通材料

可見光 LED 用的硅膠、環氧樹脂在紫外線下直接報廢。

UVC 需要：無膠封裝（Flip-chip）、石英透鏡、氮化鋁/陶瓷基板

氣密性要求高

UVC 芯片對濕氣極其敏感，一旦受潮會導致芯片氧化、電極腐蝕、光衰加速、甚至直接死燈

所以封裝必須保證氣密封裝、金屬/陶瓷焊封、嚴格的防水 IP 保護

工藝要求比普通照明 LED 難多了。

以上給大家介紹的就是紫外芯片封裝成燈珠的難易程度，希望您看完以后會有一個清晰的認知。
